五月天丁香综合桃花网_h片在线观看网站_刘嘉玲一级毛片免费观看_亚洲国产三级三级_欧洲丰满少妇a毛片_日日AV色欲香天天综合网_青草青草久视频免费观看_日本高清免费不卡在线播放_少妇spa推油被扣高潮_欧美亚洲一区二区在线播放

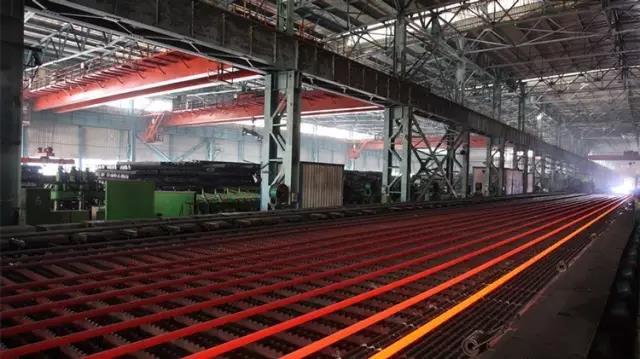

1、熱軋狀態(tài)

鋼材在熱軋或鍛造后不再對(duì)其進(jìn)行專門熱處理，冷卻后直接交貨，稱為熱軋或熱鍛狀態(tài),熱軋(鍛)的終止溫度一般為800～900℃，之后一般在空氣中自然冷卻，因而熱軋(鍛)狀態(tài)相當(dāng)于正火處理。所不同的是因?yàn)闊彳?鍛)終止溫度有高有低，不像正火加熱溫度控制嚴(yán)格，因而鋼材組織與性能的波動(dòng)比正火大。目前不少鋼鐵企業(yè)采用控制軋制，由于終軋溫度控制很嚴(yán)格，并在終軋后采取強(qiáng)制冷卻措施，因而鋼的晶粒細(xì)化，交貨鋼材有較高的綜合力學(xué)性能。無扭控冷熱軋盤條比普通熱軋盤條性能優(yōu)越就是這個(gè)道理,熱軋(鍛)狀態(tài)交貨的鋼材，由于表面覆蓋有一層氧化鐵皮，因而具有一定的耐蝕性，儲(chǔ)運(yùn)保管的要求不像冷拉(軋)狀態(tài)交貨的鋼材那樣嚴(yán)格，大中型型鋼、中厚鋼板可以在露天貨場(chǎng)或經(jīng)苫蓋后存放。

2、冷拉(軋)狀態(tài)

經(jīng)冷拉、冷軋等冷加工成型的鋼材，不經(jīng)任何熱處理而直接交貨的狀態(tài)，稱為冷拉或冷軋狀態(tài)。與熱軋(鍛)狀態(tài)相比，冷拉(軋)狀態(tài)的鋼材尺寸精度高、表面質(zhì)量好、表面粗糙度低，并有較高的力學(xué)性能,由于冷拉(軋)狀態(tài)交貨的鋼材表面沒有氧化皮覆蓋，并且存在很大的內(nèi)應(yīng)力，極易遭受腐蝕或生銹，因而冷拉(軋)狀態(tài)的鋼材，其包裝、儲(chǔ)運(yùn)均有較嚴(yán)格的要求，一般均需在庫(kù)房?jī)?nèi)保管，并應(yīng)注意庫(kù)房?jī)?nèi)的溫濕度控制。

3、正火狀態(tài)

鋼材出廠前經(jīng)正火熱處理，這種交貨狀態(tài)稱正火狀態(tài)。由于正火加熱溫度(亞共析鋼為Ac3+30～50°C，過共析鋼為Accm+30～50°C)比熱軋終止溫度控制嚴(yán)格，因而鋼材的組織、性能均勻。與退火狀態(tài)的鋼材相比，由于正火冷卻速度較快，鋼的組織中珠光體數(shù)量增多，珠光體層片及鋼的晶粒細(xì)化，因而有較高的綜合力學(xué)性能，并有利于改善低碳鋼的魏氏組織和過共析鋼的滲碳體網(wǎng)狀，可為成品的進(jìn)一步熱處理做好組織準(zhǔn)備。碳結(jié)鋼、合結(jié)鋼鋼材常采用正火狀態(tài)交貨。某些低合金高強(qiáng)度鋼如14MnMoVBRE、14CrMnMoVB鋼為了獲得貝氏體組織，也要求正火狀態(tài)交貨。

4、退火狀態(tài)

鋼材出廠前經(jīng)退火熱處理，這種交貨狀態(tài)稱為退火狀態(tài)。退火的目的主要是為了消除和改善前道工序遺留的組織缺陷和內(nèi)應(yīng)力，并為后道工序作好組織和性能上的準(zhǔn)備,合金結(jié)構(gòu)鋼、保證淬透性結(jié)構(gòu)鋼、冷鐓鋼、軸承鋼、工具鋼、汽輪機(jī)葉片用鋼、鐵索體型不銹耐熱鋼的鋼材常用退火狀態(tài)交貨。

5、高溫回火狀態(tài)

鋼材出廠前經(jīng)高溫回火熱處理，這種交貨狀態(tài)稱為高溫回火狀態(tài)。高溫回火的回火溫度高，有利于徹底消除內(nèi)應(yīng)力，提高塑性和韌性，碳結(jié)構(gòu)、合金鋼、保證淬透性結(jié)構(gòu)鋼鋼材均可采用高溫回火狀態(tài)交貨。某些馬氏體型高強(qiáng)度不銹鋼、高速工具鋼和高強(qiáng)度合金鋼，由于有很高的淬透性以及合金元素的強(qiáng)化作用，常在淬火(或回火)后進(jìn)行一次高溫回火，使鋼中碳化物適當(dāng)聚集，得到碳化物顆粒較粗大的回火索氏體組織(與球化退火組織相似)，因而，這種交貨狀態(tài)的鋼材有很好的切削加工性能。

6、固溶處理狀態(tài)

鋼材出廠前經(jīng)固溶處理，這種交貨狀態(tài)稱為固溶處理狀態(tài)。這種狀態(tài)主要適用于奧氏體型不銹鋼材出廠前的處理。通過固溶處理，得到單相奧氏體組織，以提高鋼的韌性和塑性，為進(jìn)一步冷加工(冷軋或冷拉)創(chuàng)造條件，也可為進(jìn)一步沉淀硬化做好組織準(zhǔn)備。
