寶武鋼鐵中高端特鋼制造和服務(wù)商
模具鋼、彈簧扁鋼、大型鑄鋼產(chǎn)品定制
您好,歡迎訪問武鋼集團(tuán)襄陽重型裝備材料有限公司官方網(wǎng)站!
您的位置:首頁 > 鍛件鍛材
材料硬度特高、鋼質(zhì)均勻純凈、拋光性能良好、可加工性強。
適用于所有塑膠模具,其性能最適合做模具材料。廣泛運用于機殼、大型家電制品等
可以

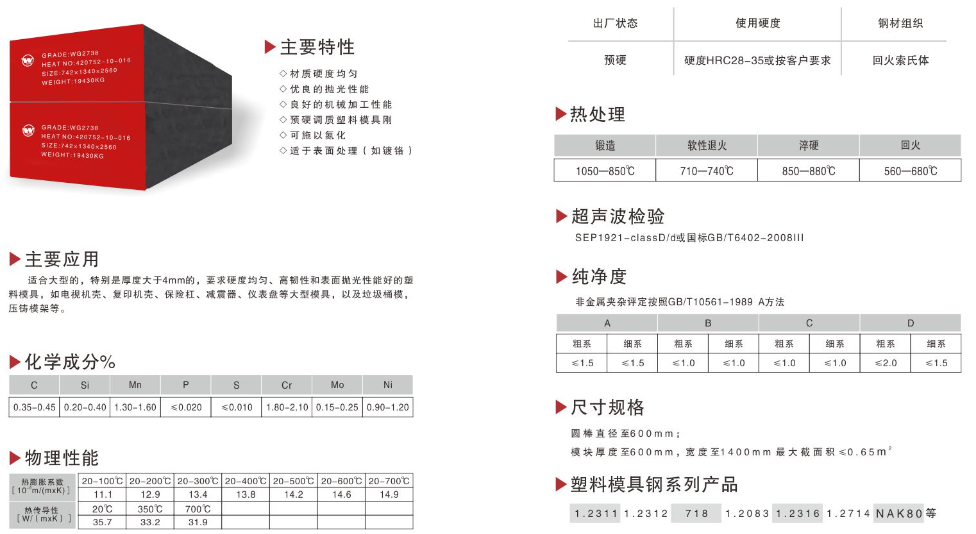

1.2738模具鋼是按照德國DIN標(biāo)準(zhǔn)生產(chǎn)的模具鋼材料,在相似牌號的鋼材中具有相對優(yōu)越的機械性能,良好的可加工性,主要用于熱作模具的加工生產(chǎn),其中塑料模具的應(yīng)用最為普遍。
該鋼材特殊的預(yù)硬處理使其在出廠的時候已經(jīng)具有較好的硬度,可以減少正常模具的加工生產(chǎn)中的熱處理環(huán)節(jié),提高經(jīng)濟(jì)效益。
1.2738模具鋼,是預(yù)硬塑膠模具鋼。
該鋼采用先進(jìn)的模具鋼精煉技術(shù), 為真空熔煉的 Cr-Ni-Mo合金鋼。
主要性能
1.2738模具鋼,具有優(yōu)良的拋光性及光蝕刻花性能; 優(yōu)良的可加工性; 耐磨性能良好; 大型模具硬度均勻, 組織致密;無淬裂及熱處理變形風(fēng)險, 無需熱處理, 縮短模具制作周期;良好的表面氮化性能; 可以進(jìn)行表面火焰硬化處理,以增進(jìn)模具表面硬度及耐磨性。
模具在淬火前, 必須進(jìn)行充分軟化退火。淬火后應(yīng)及時回火,緩慢加熱。
電加工后階段的精放電加工, 應(yīng)以小電流、高頻率進(jìn)行, 以免損傷模具。放電后模具表面應(yīng)研磨去除“電火花白層”,在500℃再進(jìn)行一次回火, 以去除應(yīng)力。
對回火后的模具進(jìn)行磨削加工時, 為了防止產(chǎn)生磨削裂紋和表面軟化, 應(yīng)該注意充分冷卻,磨削壓力適當(dāng),加工工藝合理。
1.2738預(yù)硬鋼材,具有良好的拋光性能, 通常采用氧化鋁或石膏拋光。首先是粗拋,然后用越來越細(xì)的磨料拋光, 每換一次磨料拋光方向要改變, 最終一道拋光時間不宜太長, 否則會影響模具表面的粗糙度。
氮化可增加模具表面硬度,提高耐磨性及耐蝕性。該鋼雖然已經(jīng)過預(yù)硬化處理, 但仍可以通過熱處理再提高硬度。
參考牌號
中國 GB 標(biāo)準(zhǔn)牌號:3cr2NiMo
德國 DIN 標(biāo)準(zhǔn)牌號:1.2738
美國 AISI 標(biāo)準(zhǔn)牌號:P20 +Ni
日本JIS 標(biāo)準(zhǔn)牌號:PDS5S
瑞典 UDDEHOLM 標(biāo)準(zhǔn)牌號:IMPAX HI HARD
瑞典一勝百(ASSAB) 標(biāo)準(zhǔn)牌號718 (HH)
實際應(yīng)用
1、皮紋、梨皮紋、仿石紋蝕刻類模具。
2、透明塑膠如文具盒、日用品容器類高光澤度要求模具。
3、特別適合硬膠(PS)和不碎膠(ABS)制件。
4、汽車保險杠、內(nèi)飾件、冰箱、空調(diào)等產(chǎn)量要求較高的大型模具。
奧鋼聯(lián)公司
應(yīng)用領(lǐng)域:模具制造、機械制造行業(yè)
德國英特弗公司
應(yīng)用領(lǐng)域:模具制造、機械制造行業(yè)
廣東興發(fā)鋁業(yè)集團(tuán)公司
應(yīng)用領(lǐng)域:模具制造、機械制造行業(yè)
福建閩發(fā)鋁業(yè)
應(yīng)用領(lǐng)域:模具制造、機械制造行業(yè)
